Chọn đúng đường kính ống hút máy bơm quan trọng không kém việc chọn đúng máy. Ống hút nhỏ hoặc đi sai cách khiến máy hút yếu, kêu rè, hay mất nước mồi, trong khi bản thân máy không hỏng gì. Bài này giúp quý khách chọn cỡ ống hút, ống đẩy theo thông số của máy và của đường ống, áp dụng cho các dòng máy bơm chân không dùng trong gia đình.

Trả lời nhanh: Đường kính ống hút máy bơm tối thiểu bằng họng hút của máy, tính theo đường kính trong. Ống hút dài trên 10 m hoặc mặt nước thấp hơn máy quá 4 m thì tăng 1 cỡ, nối vào máy bằng côn thu lệch. Ống đẩy lấy bằng họng xả, đường đẩy dài có thể tăng 1 cỡ.

Đường kính ống hút máy bơm tối thiểu là bao nhiêu?

Tối thiểu bằng họng hút của máy. Tài liệu hướng dẫn lắp đặt của Grundfos và của DAB đều ghi đường kính trong của ống không được nhỏ hơn cổng của bơm.

Với máy gia đình, cỡ họng được ghi ngay trên tem và trang sản phẩm. Ví dụ Hanil PDW132, Hitachi W-P200N và Wilo PW 251E đều có họng hút xả 25 mm, tức 1 inch. Với các máy này, ống hút tối thiểu là ống uPVC Ø34, cỡ 1 inch.

Riêng ống PPR, thành ống dày hơn uPVC nên quý khách cần xem đường kính trong, không chỉ nhìn cỡ ghi bên ngoài.

Khi nào cần tăng cỡ ống hút?

Cần tăng 1 cỡ khi ống hút dài hoặc máy phải hút sâu. Hướng dẫn lắp đặt máy bơm tự mồi của Grundfos ghi rõ: ống hút dài hơn 10 m hoặc độ hút sâu trên 4 m thì dùng ống lớn hơn cỡ 1 inch. Tài liệu của DAB cũng yêu cầu ống hút lớn hơn họng hút trong hai trường hợp này.

• Lý do: ống nhỏ làm nước chạy nhanh, tổn thất lớn, máy còn ít sức để hút.
• Côn thu lệch: ống hút tăng cỡ được nối vào máy bằng côn thu lệch, mặt phẳng của côn nằm phía trên để không đọng túi khí trước họng hút.
• Độ dài côn: theo DAB, đoạn chuyển cỡ nên dài khoảng 5 đến 7 lần chênh lệch đường kính, không thu cỡ đột ngột.
• Độ dốc: ống hút đi dốc lên dần về phía máy, Grundfos khuyến nghị khoảng 5 độ.

Tốc độ nước trong ống bao nhiêu là vừa?

Tốc độ nước trong ống hút nên thấp hơn trong ống đẩy. Bảng tham khảo của Engineering ToolBox ghi khoảng 0,9 đến 2,4 m/s cho đường hút và 1,5 đến 3 m/s cho đường đẩy; với máy gia đình, nên chọn ở mức thấp của khoảng này để máy hút êm.

Bảng dưới tính sẵn lưu lượng ứng với từng cỡ ống uPVC thông dụng. Đường kính trong là mức khoảng, thay đổi theo độ dày thành ống.

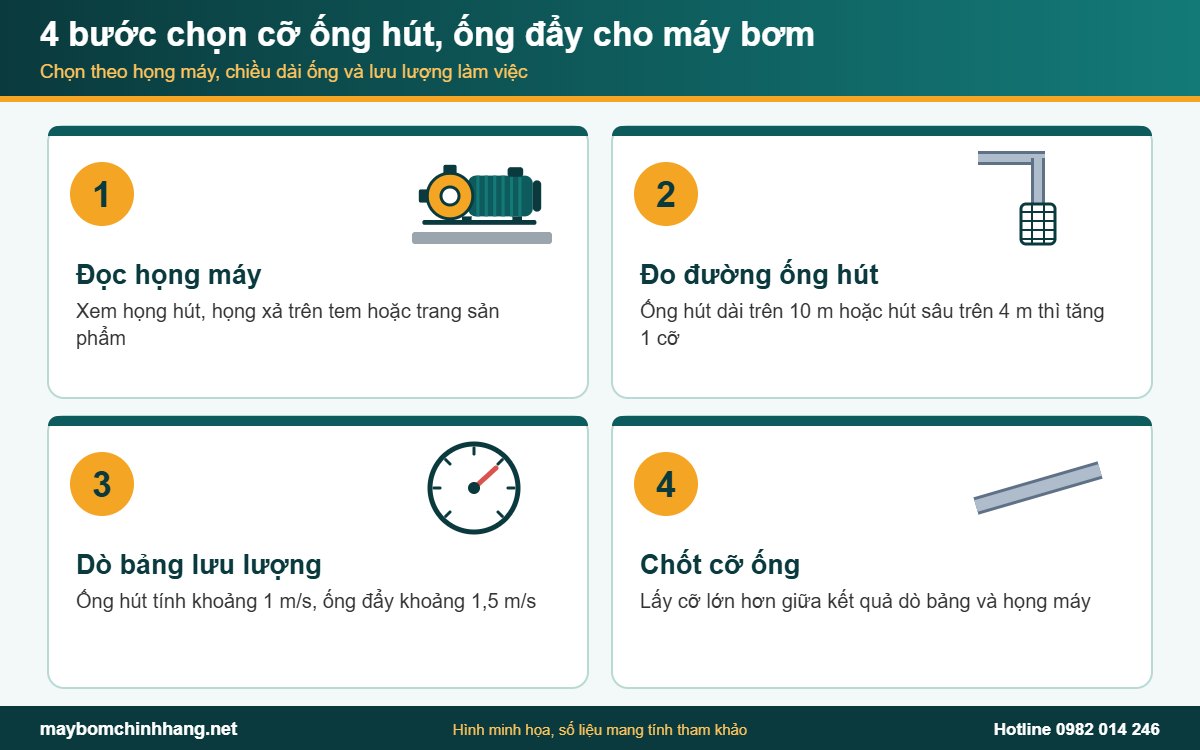

Cách dùng bảng: lấy lưu lượng tại điểm làm việc của máy trên đường đặc tính, không lấy Qmax. Dò cột ống hút và cột ống đẩy để ra cỡ ống, rồi so với họng máy và lấy cỡ lớn hơn.

Ống đẩy chọn cỡ nào cho đúng?

Với phần lớn nhà ở, cỡ ống đẩy máy bơm bằng họng xả là đủ. Hướng dẫn của Grundfos chỉ yêu cầu đường kính trong của ống đẩy không nhỏ hơn họng xả.

• Đường đẩy dài, nhiều co cút, lên bồn mái qua nhiều tầng: tăng 1 cỡ giúp giảm tổn thất, máy đưa được nhiều nước hơn ở cùng độ cao.
• Một số máy có họng xả nhỏ hơn họng hút. Khi đó ống đẩy tối thiểu bằng họng xả, không cần thu nhỏ thêm.
• Sau họng xả lắp rắc co, van một chiều và van khóa. Ống cần giá đỡ riêng để thân máy không phải gánh trọng lượng ống.

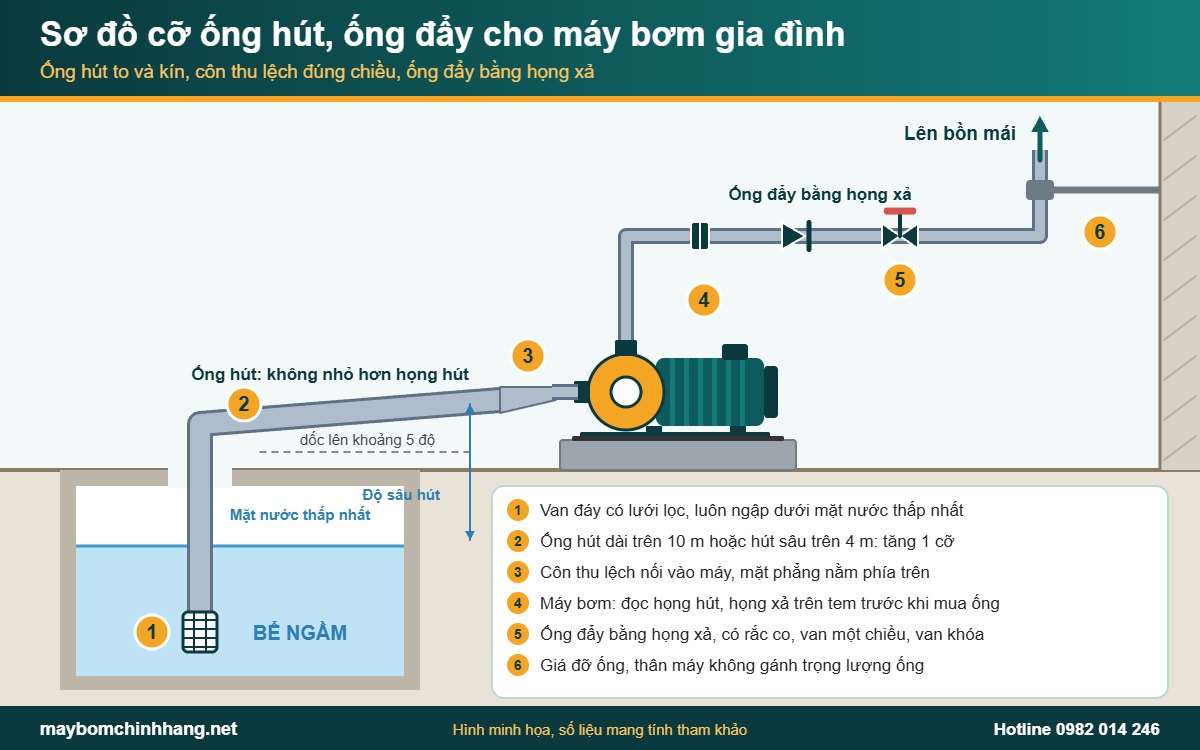

Lắp ống hút máy bơm chân không thế nào để không mất nước mồi?

Đường ống hút phải kín khí hoàn toàn và không có điểm cao giữa đường. Một mối ren hở cũng làm máy hút lẫn khí và mất nước mồi.

• Máy đặt cao hơn mặt nước thì đầu ống hút lắp van đáy có lưới lọc, đặt ngập dưới mặt nước thấp nhất và cách đáy bể.
• Ống hút càng ngắn, càng ít co càng tốt.
• Dùng ống mềm làm ống hút thì phải là loại không bị bẹp khi máy hút.
• Kiểm tra kỹ từng mối nối trước khi đổ nước mồi.

Nếu máy đã lắp mà vẫn chạy không ra nước, quý khách có thể đối chiếu với bài 8 nguyên nhân máy bơm không lên nước. Cần kiểm tra cỡ ống cho máy đang dùng, quý khách gửi ảnh tem máy và đường ống qua Zalo 0982 014 246 hoặc gọi hotline 0982 014 246.
